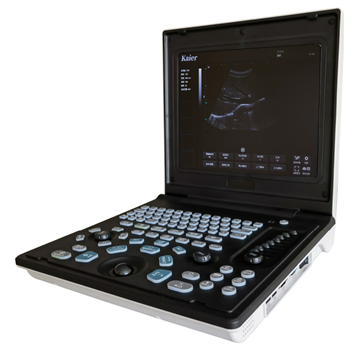

KR-2288Z筆記本式全數字超聲診斷儀
技術參數
概述
KR-2288Z筆記本全數字超聲診斷儀（以下簡稱儀器）由主機、3.5MHz凸陣探頭、電源適配器組成。選配7.5MHz高頻線陣探頭、6.5MHz腔內探頭、6.5MHz微凸探頭。
儀器采用ARM芯片架構,提供穩定簡潔的操作系統；包括B、B+B、B+M、M、4B顯像模式；圖像灰階為256；可進行圖像平滑/銳化、組織諧波、伽瑪校正、智能8 段 TGC 控制、偽彩處理和上下、左右、亮度、焦點數、焦點間距、焦點位置、動態范圍、掃描角度、幀相關、M速度的調節；具有日期、時鐘、姓名、年齡、性別、醫生、醫院名稱、圖像注釋等功能和腹部、心臟、泌尿、婦科、產科、小器官、血管、肌肉骨骼等多科室軟件包；具有不同人種測量公式,可測量距離、周長、面積、體積、心率及監測孕周（BPD、GS、CRL、FL、HC、AC、EDD、AFI）、預產期、胎重顯示預測、末次月經預測等；中英文語言界面，可寫入德語，法語，西班牙語，葡萄牙語，俄羅斯語，土耳其語，阿拉伯語等。
適用范圍
主要應用于心臟、腹部、泌尿科、婦產科、兒科、肌肉骨骼等的超聲檢查。
主要功能
1. 操作系統：采用ARM芯片架構，穩定、簡潔、功能強大
2. 顯示屏：12寸 1024*768分辨率高清 LED液晶屏
3. 顯示模式：B、B+B、B+M、M、4B
探頭陣元：主機可自動識別并使用多種陣元探頭（80陣元.96陣元.128陣元）
4. 圖像預設：本機結合大量臨床經驗，針對不同科室檢查的部位或臟器有不同預設調節條件并具有一鍵優化功能
5. 電影回放：≥256幀
6. 圖像存儲：≥360幅。外接 USB 存儲，單幅存儲圖像時間≤約9秒（存儲速度與使用的USB設備有關）
7. 掃描角度調節:可調
8. 圖像放大：單獨旋鈕深度調節（≥約20級可調）
9. 穿刺：具有穿刺引導線，角度和位置可調
10. 聚焦：焦點位置可調，焦點位置5檔調節
11. 圖像調節：上下、左右、亮度、焦點位置、動態范圍、掃描角度、幀相關、M速度
12. 圖像處理：圖像平滑/銳化、組織諧波、伽瑪校正、偽彩
13. 注釋及字符：日期、時鐘、姓名、年齡、性別、醫生、醫院名稱、圖像注釋
14. 體位標記：≥97種
15. 測量功能
a) 常規測量：距離、周長、面積、體積；
b) 心臟測量：左心房、右心房、左心室、右心室、主動脈、降主動脈、主動脈峽部；
c) 產科測量：孕囊、雙頂徑、頭圍、腹圍、股骨長、腓骨長、頭臀徑、卵黃囊、腹部、大小腦、末次月經、羊水、孕齡、預產期、胎重等；
d)婦科測量：子宮體、子宮頸、內膜厚度、卵巢、卵泡；
e)泌尿科測量：腎、腎上腺、前列腺、睪丸包塊、附睪等；
f)兒科測量：肝總管、膽總管、胰臟、脾臟、腎、腎上腺等；
g)小器官測量：甲狀腺、精囊、睪丸、陰囊、乳腺包塊、皮膚包塊等。
且具有不同人種測量公式
16. 報告功能：醫院標準報告單頁面設置，可輸入病人、醫師、診斷結果等信息，自動導入選擇的診斷圖片及檢查測量數據
17. 外部接口：VGA接口、雙USB2.0接口、RS232接口
18. 節電模式：面板按鍵燈可一鍵開關，儀器6分鐘不使用自動熄電，按任意鍵可恢復操作
19. 語言設置：中英文，可寫入德語，法語，西班牙語，葡萄牙語，俄羅斯語，土耳其語，阿拉伯語等。
20. 內置操作說明書
性能指標
| 探頭標稱頻率， | 3.5MHz | 6.5MHz | 7.5MHz |
| 探頭類型 | 凸陣探頭 | 腔內探頭 | 高頻線陣探頭 |
| 探頭型號 | C1-5-2/60R/3.5MHz | EC1-9-4/13R/6.5MHz | L1-9-5/7.5MHz |
| 探測深度mm | ≥220 | ≥40 | ≥50 |
| 側向分辨力mm |
≤3（深度≤80） ≤4（80＜深度≤130) |
≤2（深度≤30） | ≤2（深度≤40） |
| 軸向分辨率mm |
≤2（深度≤80） ≤3（80＜深度≤130) |
≤1（深度≤40） | ≤1（深度≤50） |
| 盲區mm | ≤5 | ≤4 | ≤3 |
| 橫向幾何位置精度% | ≤15 | ≤10 | ≤10 |
| 縱向幾何位置精度% | ≤10 | ≤5 | ≤5 |
| 切片厚度mm | ≤10 | ≤10 | ≤10 |
| 周長和面積測量偏差% | ±20 | ±20 | ±20 |
| M模式時間顯示誤差 | ±10 | ±10 | ±10 |
| M模式距離顯示誤差 | ±10 | ±10 | ±10 |
顯示器：12寸1024*768分辨率高清LED液晶屏
灰階：256級
連續工作時間：≥8小時
電池組待機時間：≥2小時
主機重量：約 3.5 kg
主機外形尺寸：316×314×69（長×寬×高）（mm3）
