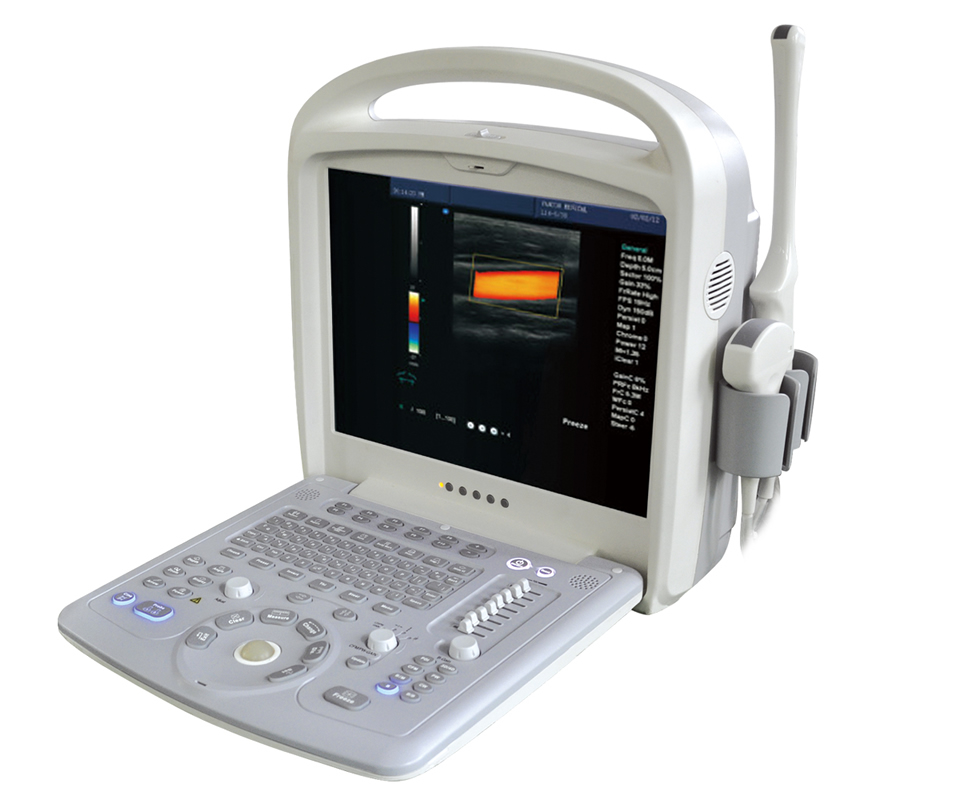

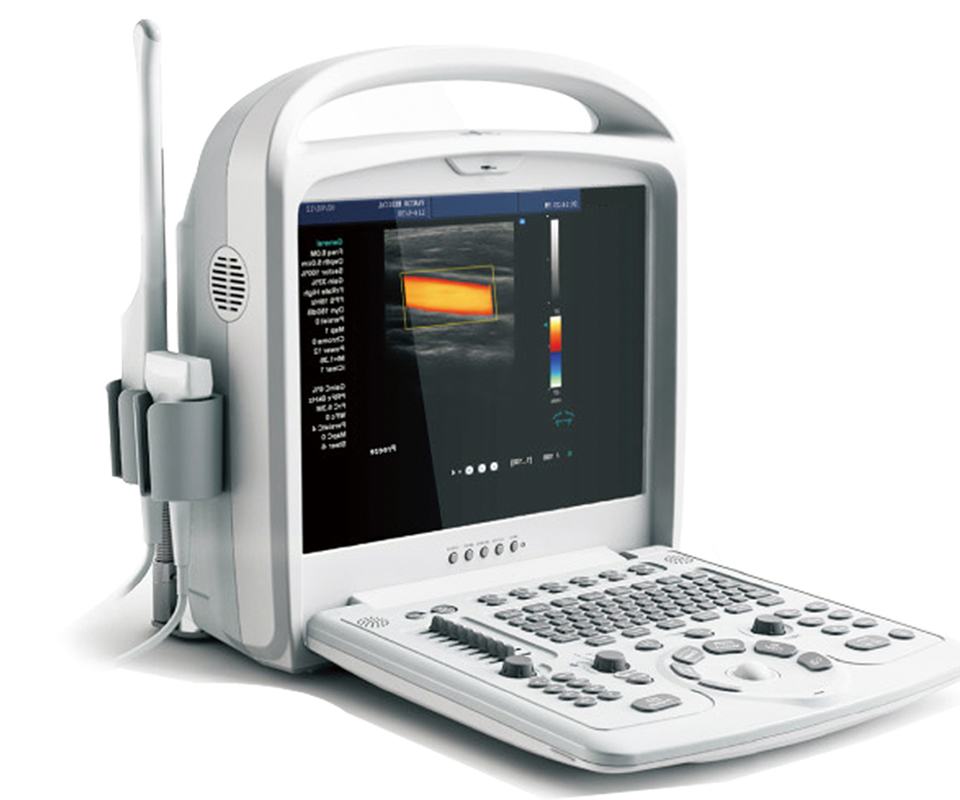

KR-C60便攜式多普勒彩超機
KR-C60便攜式彩超功能特點：
1、15寸LCD顯示屏
2、2探頭插座
3、空間復合成像
4、頻率復合成像
5、能量多普勒(PDI)/方向性能量多普勒(DPDI)
6、超寬頻多變頻探頭，多種不同探頭可供選擇
7、全科測量分析軟件及特殊測量分析軟件
8、多種專業報告格式，滿足不同科室需求
9、全中文操作界面與同步操作導航系統
10、內置一體化工作站
11、多種硬件接口，滿足圖像傳輸與外接設備需求
12、外接式鋰電池，可斷電工作，應用更***，使用更便捷
KR-C60便攜式彩超技術參數：
表1 產品型號與配置表
| 產品型號 | KR-C60 |
| 探頭配置 |
主配：3.5MHzR50凸陣寬頻探頭 選配：3.5MHzR20凸陣寬頻探頭、6.5MHzR10凸陣寬頻探頭、7.5MHzL40線陣寬頻探頭,可同時接2把探頭 |
| 外設接口 |
標配：DICOM接口（網絡接口）、USB接口、RS232接口 選配：激光打印機、視頻圖像打印機 |
| 結構形式 | 便攜式彩色多譜勒超聲診斷儀 |
1.1.1 探頭配置
探頭配置信息見表2。
表2 探頭配置信息
| 序號 | 探頭型號 | 探頭類型 |
頻率 范圍 |
中心 頻率 |
曲率半徑或陣列長度 |
使用 方式 |
臨床適用 部位 |
成像模式 |
| 1# | 3.5MHzR50 |
凸陣寬頻 腹部探頭 |
2.0MHz～5.5MHz | 3.5MHz | R=50 | 體表 | 腹部、婦科、產科、兒科、泌尿科 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
| 2# | 3.5MHzR20 |
凸陣寬頻 心臟探頭 |
2.0MHz～5.5MHz | 3.5MHz | R=20 | 體表 | 心臟 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
| 3# | 6.5MHzR10 |
凸陣寬頻 經陰道探頭 |
4.0MHz～ 10MHz |
6.5MHz | R=10 | 體內 | 經陰道 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
| 4# | 7.5MHzL40 |
線陣寬頻 高頻探頭 |
4.0MHz～10MHz | 7.5MHz | L=40 | 體表 | 淺表、血管、小器官、腹部、兒科 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
表3 主要技術參數
| 探頭工作頻率 | 顯示模式 | 聚焦方式 | 信號處理 | 圖像處理 |
| 2MHz～10MHz | B、2B、4B、B+M、M、PW、BC/B、B/BC、B/C、B/C/D、B/D | 全深度連續動態聚焦 | 數字波束形成、加權處理、可變孔徑 | 動態范圍、對數壓縮、噪聲濾波器、時域濾波、相關濾波、斑點噪聲抑制、掃描變換、二次抽樣、邊緣增強、動態濾波、正交解調、低通濾波、B/M處理器、頻譜多普勒處理器、頻譜多普勒自動包絡測量。 |
| 聲場變換調節 | 灰階系數 | ***陣元數 |
接收信號 動態范圍 |
輸出接口 |
| 聲功率調節、脈沖重復頻率調節、焦距調節、發射頻率、模式切換、深度和取樣區尺寸。 | 256 | 80 96 128 | 120 | DICOM接口（網絡接口）、USB接口、RS232接口 |
| 電影回放功能 | 穿刺功能 | 一般測量項目 | 字符標記 | 體位標記 |
| 具有電影回放功能，容量不少于128幅 | 具有穿刺引導功能 |
2D/CFM：距離、角度、周長和面積（橢圓法Ellipse、軌跡法Trace）、體積、狹窄率； M：距離、時間、斜率、心率、簡化左室功能測量、完整左室功能測量； PW：時間、心率、速度、S/D比值、加速度、搏動＆阻力指數。 |
可顯示日期、時間、病人姓名、設備名稱、用戶名等，自定義注釋表、箭頭和體標 | 100種以上帶有探頭位置的體位標記 |
表4 主配3.5MHzR50凸陣寬頻探頭（頻率范圍 2.0MHz～5.5MHz）時的整機性能指標
| 性能指標 | 性能要求 | |||||
| 探頭頻率MHz | 3.5（標稱） | 2.0（變頻） | 3.0（變頻） | 4.0（變頻） | 5.5（變頻） | |
|
聲工作頻率 MHz |
聲工作頻率與標稱頻率的偏差應在±15％范圍之內。標稱頻率3.5MHz | |||||
| 探測深度mm | ≥180 | ≥190 | ≥190 | ≥160 | ≥140 | |
|
側向分辨力 mm |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤2 (深度≤60) |
≤2 (深度≤60) |
|
|
軸向分辨力 mm |
≤2(深度≤130) | ≤2(深度≤130) | ≤2(深度≤130) |
≤1 (深度≤80) |
≤1 (深度≤80) |
|
| 盲區mm | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | |
|
橫向幾何 位置精度％ |
≤5 | ≤5 | ≤5 | ≤5 | ≤5 | |
|
縱向幾何 位置精度％ |
≤5 | ≤5 | ≤5 | ≤5 | ≤5 | |
| 切片厚度mm | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | |
|
周長和面積 測量偏差％ |
≤8 | ≤8 | ≤8 | ≤8 | ≤8 | |
|
M模式時間 顯示誤差％ |
≤5 | ≤5 | ≤5 | ≤5 | ≤5 | |
表5 選配3.5MHzR20凸陣寬頻探頭（頻率范圍2MHz～5.5MHz）時的整機性能指標
| 性能指標 | 性能要求 | ||
| 探頭頻率MHz | 3.5（標稱） | 2.0（變頻） | 5.5（變頻） |
| 聲工作頻率MHz |
聲工作頻率與標稱頻率的偏差應在±15％范圍之內。 標稱頻率3.5MHz |
||
| 探測深度mm | ≥140 | ≥140 | ≥80 |
| 側向分辨力mm |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤2(深度≤40) |
| 軸向分辨力mm |
≤2(深度≤80) ≤3(80＜深度≤130) |
≤2(深度≤80) ≤3(80＜深度≤130) |
≤1(深度≤60) |
| 盲區mm | ≤4 | ≤4 | ≤4 |
| 橫向幾何位置精度％ | ≤5 | ≤5 | ≤5 |
| 縱向幾何位置精度％ | ≤5 | ≤5 | ≤5 |
| 切片厚度mm | ≤6 | ≤6 | ≤6 |
| 周長和面積測量偏差％ | ≤±8 | ≤±8 | ≤±8 |
| M模式時間顯示誤差％ | ≤5 | ≤5 | ≤5 |
表6 選配6.5MHzR10凸陣寬頻探頭（頻率范圍4.0MHz～10MHz）時的整機性能指標
| 性能指標 | 性能要求 | ||
| 探頭頻率MHz | 6.5（標稱） | 4.0（變頻） | 10.0（變頻） |
| 聲工作頻率MHz |
聲工作頻率與標稱頻率的偏差應在±15％范圍之內。 標稱頻率6.5MHz |
||
| 探測深度mm | ≥60 | ≥80 | ≥40 |
| 側向分辨力mm | ≤2(深度≤40) | ≤2(深度≤40) | ≤1(深度≤30) |
| 軸向分辨力mm | ≤1(深度≤60) | ≤1(深度≤60) | ≤0.5(深度≤40) |
| 盲區mm | ≤4 | ≤4 | ≤3 |
| 橫向幾何位置精度％ | ≤5 | ≤5 | ≤5 |
| 縱向幾何位置精度％ | ≤5 | ≤5 | ≤5 |
| 切片厚度mm | ≤5 | ≤5 | ≤5 |
| 周長和面積測量偏差％ | ≤±8 | ≤±8 | ≤±8 |
| M模式時間顯示誤差％ | ≤5 | ≤5 | ≤5 |
表7 選配7.5MHzL40線陣寬頻探頭（頻率范圍 4.0 MHz～10.0MHz）時的整機性能指標
| 性能指標 | 性能要求 | ||
| 探頭頻率MHz | 7.5（標稱） | 4.0（變頻） | 10.0（變頻） |
| 聲工作頻率MHz | 聲工作頻率與標稱頻率的偏差應在±15％范圍之內。標稱頻率7.5MHz | ||
| 探測深度mm | ≥60 | ≥60 | ≥40 |
| 側向分辨力mm | ≤2(深度≤40) | ≤2(深度≤60) | ≤1(深度≤40) |
| 軸向分辨力mm | ≤1(深度≤60) | ≤1(深度≤80) | ≤0.5(深度≤40) |
| 盲區mm | ≤3 | ≤4 | ≤3 |
| 橫向幾何位置精度％ | ≤5 | ≤5 | ≤5 |
| 縱向幾何位置精度％ | ≤5 | ≤5 | ≤5 |
| 切片厚度mm | ≤4 | ≤4 | ≤4 |
| 周長和面積測量偏差％ | ≤7 | ≤7 | ≤7 |
| M模式時間顯示誤差％ | ≤4 | ≤4 | ≤4 |
1.2.1 彩色血流成像模式性能要求
1.2.1.1 彩色血流成像工作模式下，每個探頭在多普勒工作頻率下面探測深度應符合表8中的要求。
表8 彩色血流成像模式性能要求
| 序號 | 性 能 | 單位 | 性 能 要 求 | |||||||
|
3.5MHzR50 凸陣寬頻探頭 |
3.5MHzR20 凸陣寬頻探頭 |
6.5MHzR10 凸陣寬頻探頭 |
7.5MHzL40 線陣寬頻探頭 |
|||||||
| 1 | 多普勒頻率 | MHz | 3.0 | 2.0 | 3.0 | 2.0 | 5.5 | 4.0 | 6.5 | 5.5 |
| 2 | 探測深度 | mm | ≥80 | ≥90 | ≥50 | ≥60 | ≥30 | ≥40 | ≥30 | ≥40 |
1.2.1.2 彩色血流工作模式下的圖像與其所在管道的灰階圖像應基本重合。
1.2.1.3 血流方向應能正確識別，無混疊現象。
1.2.2 頻譜多普勒模式性能要求
1.2.2.1 在頻譜多普勒模式下，各探頭在其多普勒工作頻率下的探測深度應符合表9中的要求。
表9 頻譜多普勒模式性能要求
| 序號 | 性 能 | 單位 | 性 能 要 求 | |||||||
|
3.5MHzR50 凸陣寬頻探頭 |
3.5MHzR20 凸陣寬頻探頭 |
6.5MHzR10 凸陣寬頻探頭 |
7.5MHzL40 線陣寬頻探頭 |
|||||||
| 1 | 多普勒頻率 | MHz | 3.0 | 2.0 | 3.0 | 2.0 | 5.5 | 4.0 | 6.5 | 5.5 |
| 2 | 探測深度 | mm | ≥80 | ≥90 | ≥50 | ≥60 | ≥30 | ≥40 | ≥30 | ≥40 |
